DIN 934

1. Область применения

Настоящий стандарт распространяется на шестигранные гайки с размерами от М1 до М160 класса точности А (размеры не более М16) и класса точности В (размеры свыше М16). В отдельных случаях, если гайки должны соответствовать требованиям, отличающимся от указанных в настоящем стандарте, например, другим классам прочности, то их технические характеристики  определяют согласно требований соответствующих стандартов.

2. Размеры

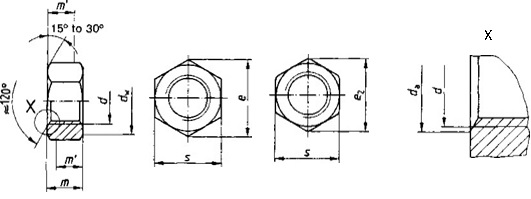

Для размеров от М110 и выше
шестигранные кромки

m’ – Минимальная высота для захвата ключом

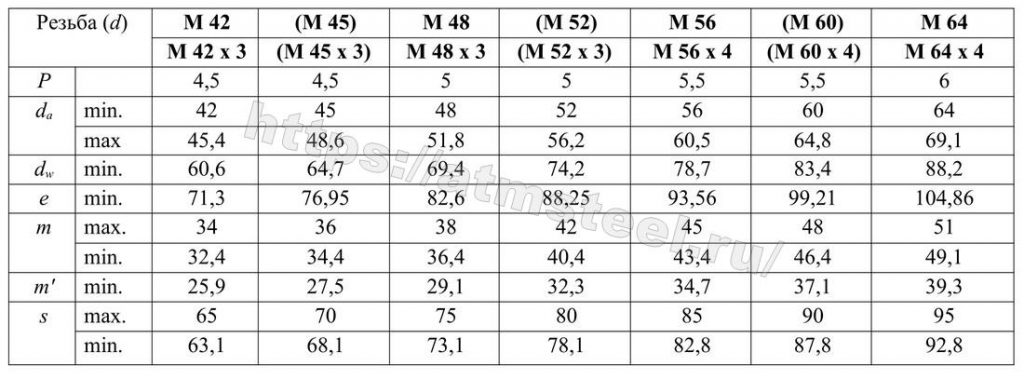

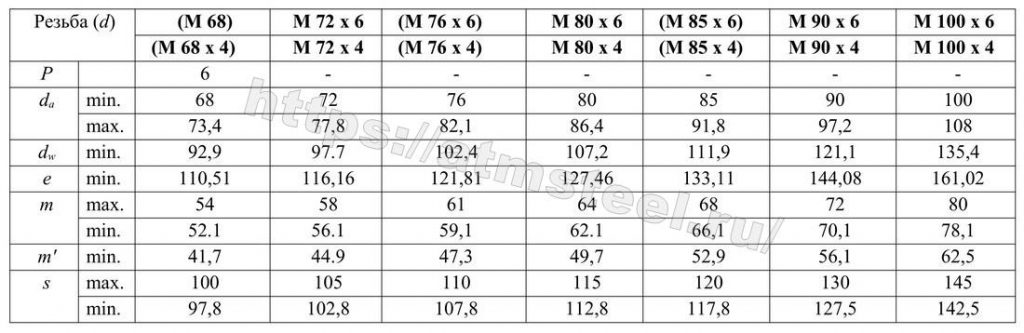

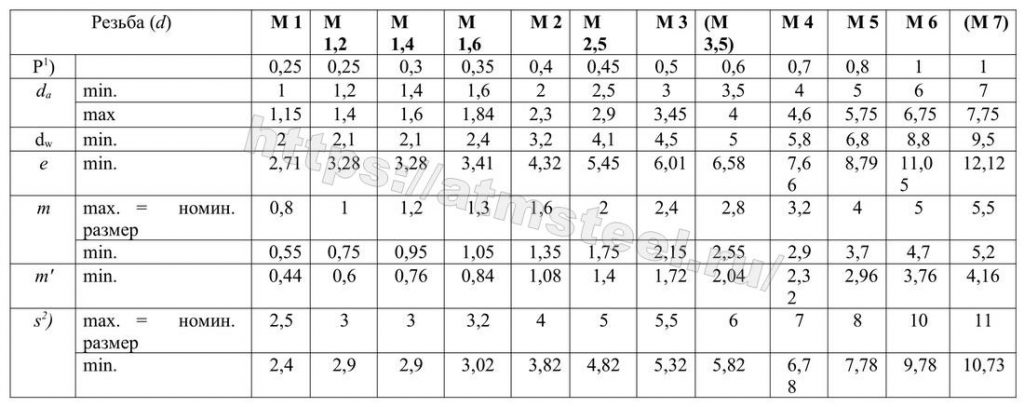

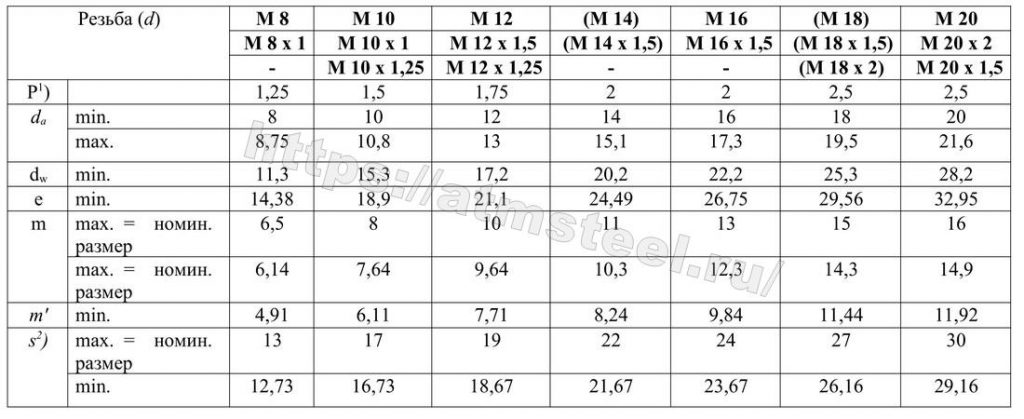

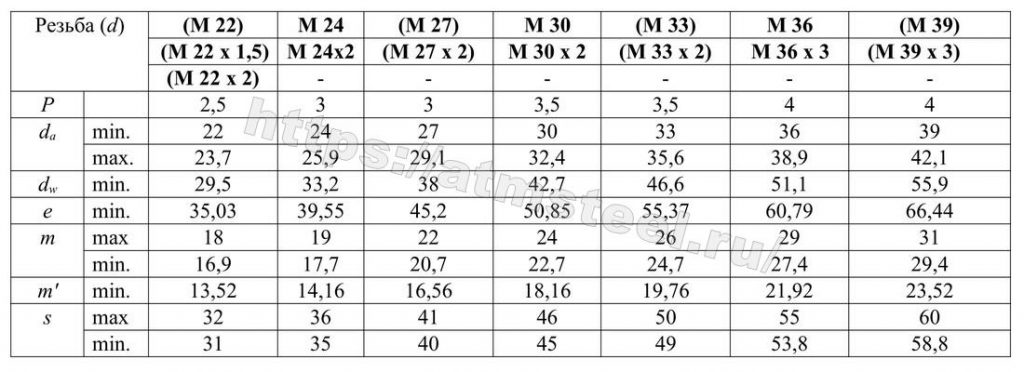

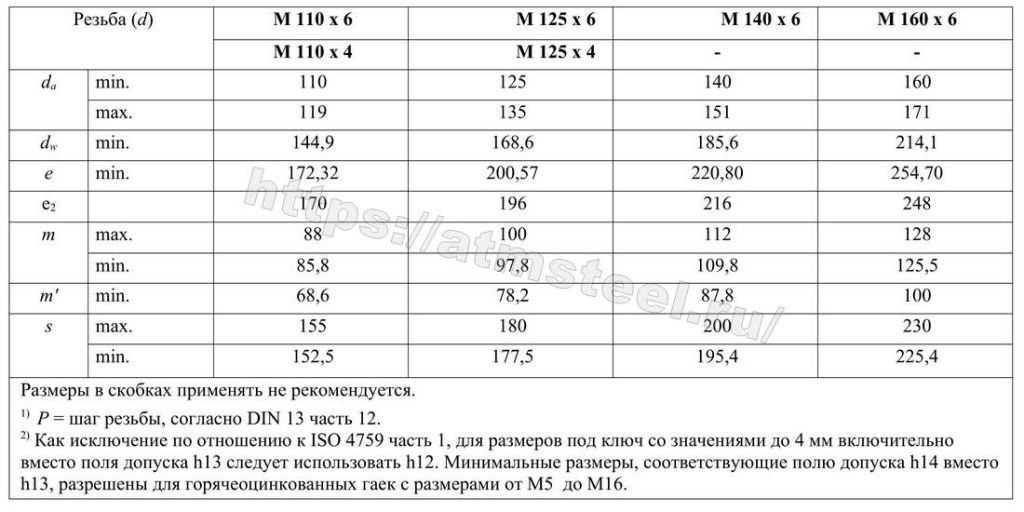

Таблица 1.

3. Условное обозначение

Условное обозначение шестигранной гайки М12 с фасками, с классом прочности 8:

Hexagon nut DIN 934 – M 20 – 8

Если требуется указать класс точности А для размера M16 или выше, то информация о нем должна быть включена в условное обозначение, например:

Hexagon nut DIN 934 – M 20 – 8 – A

Если шестигранные гайки должны поставляться с радиусными скруглениями кромок (Gr), то условное обозначение следует изложить:

Hexagon nut DIN 934 – M110 x 6 – 8 – Gr

Если указанные в настоящем стандарте шестигранные гайки поставляются из автоматной стали, то в форме заказа обозначение класса прочности дополняют сокращением AU, например,:

Hexagon nut DIN 934 – M12 – 6 AU

Для обозначения конструкций и типов применяется DIN 962 с перечислением дополнительных подробностей при оформлении заказа.

Для гаек, на которые распространяется настоящий стандарт, применяется табличное представление характеристик DIN 4000-2-7.

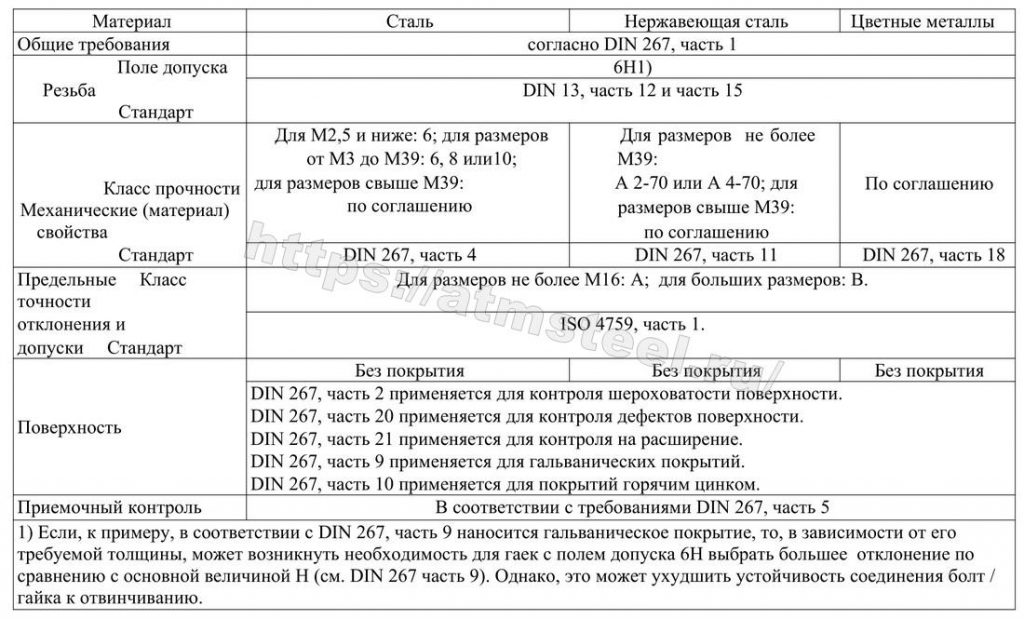

5. Вес

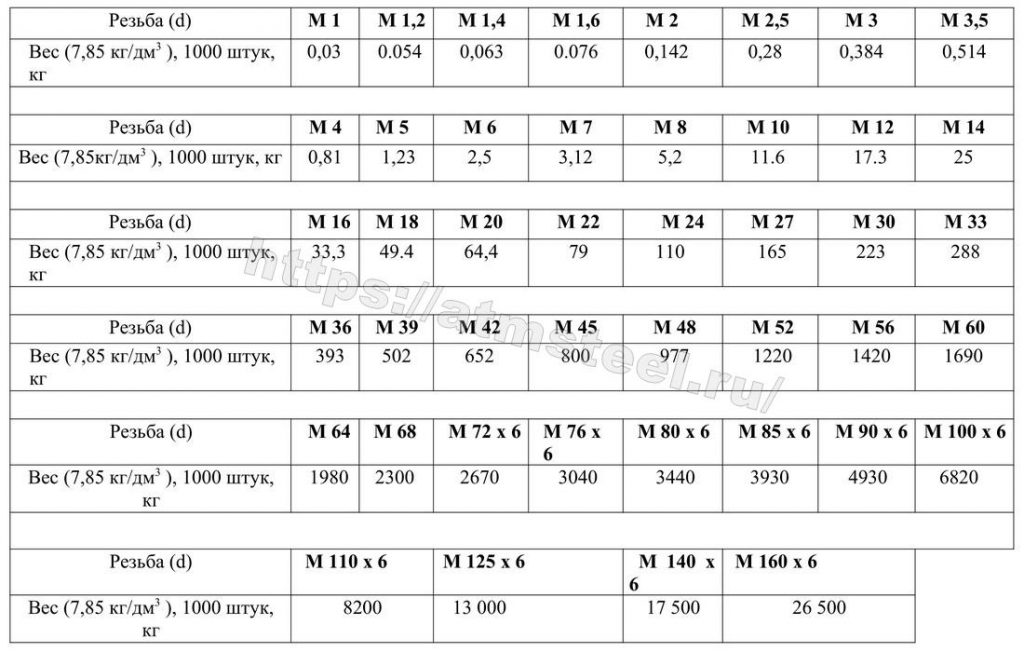

Значения веса, приведенные для стальных гаек, предназначены только для ознакомления. Таблица 3.

Гайки с мелким шагом резьбы имеют приблизительно такой же вес.

6. Маркировка

Для маркировки гаек применяются спецификации, приведённые в DIN 267, части 4, 11 и 18.

Гайки, изготовленные путем механической обработки с классами прочности выше 6, как указано в DIN 267 часть 4, должны быть маркированы только по условиям определенного соглашения.

7. Дополнительные размеры резьбы для запасных частей

Прежние размеры резьбы M1,7, M2,3 и М2,6, которые не включены в международный каталог резьб для болтов, винтов и гаек, в настоящее время не используются. В таблице ниже перечислены размеры таких гаек с резьбой, выполненной согласно требований  DIN 13, часть 1 и 15.
